Aprenda a analisar VCE(sat), perdas de comutação e resistência térmica em módulos IGBT. Guia essencial para engenheiros e técnicos em manutenção industrial e projetos de potência.

—

A escolha correta de um IGBT (Insulated Gate Bipolar Transistor) é determinante para a eficiência e a longevidade de inversores de frequência, máquinas de solda e sistemas de tração elétrica. Para engenheiros e técnicos de manutenção, a leitura do datasheet vai muito além de verificar a tensão e a corrente máximas.

A interpretação incorreta de parâmetros dinâmicos e térmicos é uma das principais causas de falhas prematuras em campo. Este artigo técnico detalha os indicadores fundamentais que devem ser avaliados durante a especificação ou substituição de componentes de potência.

Tensão de Saturação Coletor-Emissor (VCE sat)

A tensão de saturação, denotada tecnicamente como V_CE(sat), é o principal indicador das perdas por condução do dispositivo. Ela representa a queda de tensão entre o coletor e o emissor quando o IGBT está em estado de condução total.

Em aplicações de baixa frequência, o V_CE(sat) é o parâmetro dominante na eficiência do sistema. Um valor menor implica em menor dissipação de calor durante o estado “ligado”.

Coeficiente de Temperatura

É crucial observar o comportamento do V_CE(sat) em relação à temperatura.
* Coeficiente Negativo (NTC): A tensão cai conforme a temperatura sobe. Isso pode levar a um desequilíbrio térmico se os IGBTs forem ligados em paralelo, pois o componente mais quente conduzirá mais corrente, aquecendo ainda mais (embalamento térmico).
* Coeficiente Positivo (PTC): A tensão sobe com a temperatura. Esta é a característica desejável para a ligação em paralelo de módulos, pois promove o autoequilíbrio das correntes entre os dispositivos.

Perdas de Comutação: Eon e Eoff

Enquanto o V_CE(sat) dita as perdas estáticas, as perdas dinâmicas ocorrem durante a transição entre os estados ligado e desligado. Elas são quantificadas pelas energias E_on (energia de ligação) e E_off (energia de desligamento).

A soma dessas energias, multiplicada pela frequência de chaveamento (f_sw), resulta na potência dissipada por comutação:

> P_sw = (E_on + E_off) × f_sw

Para projetos que operam em altas frequências (acima de 10 kHz), como fontes chaveadas modernas, priorizar componentes com baixos valores de E_on e E_off é mais vantajoso do que focar apenas em um V_CE(sat) baixo. Existe um trade-off tecnológico: geralmente, IGBTs ultra-rápidos possuem uma tensão de saturação ligeiramente maior.

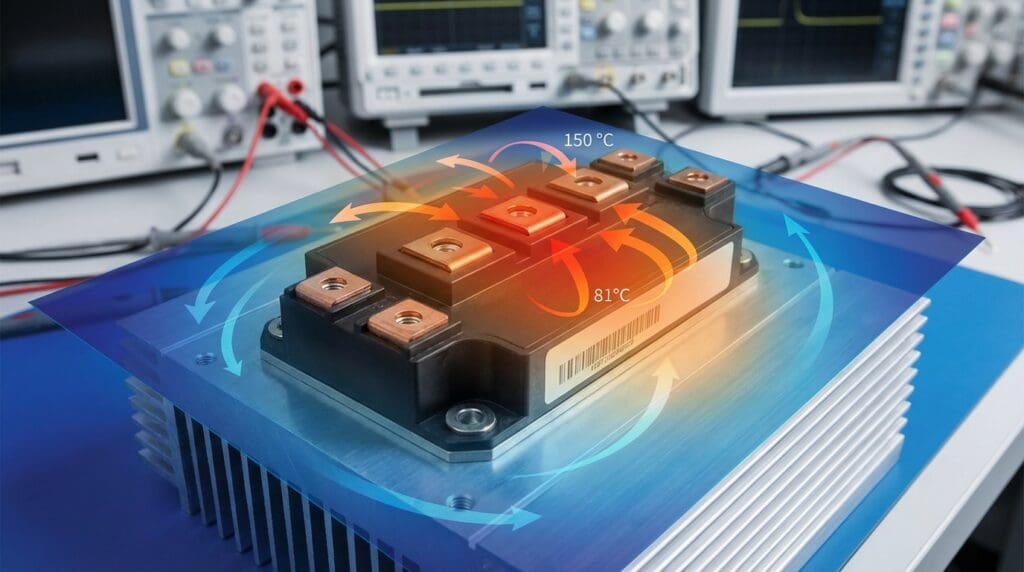

Resistência Térmica (Rth)

A gestão térmica é o pilar da confiabilidade em eletrônica de potência. O parâmetro R_th(j-c) (Resistência Térmica Junção-Carcaça) indica a dificuldade que o calor encontra para fluir do chip de silício (junção) até a base do módulo (carcaça).

Para garantir que a temperatura da junção (T_j) não exceda o limite máximo (geralmente 150°C ou 175°C), o cálculo deve considerar:

1. A potência total dissipada (P_tot).
2. A temperatura do dissipador (T_h).
3. A resistência térmica da pasta térmica ou interface (R_th(c-h)).

Um R_th(j-c) menor permite que o componente opere com correntes mais elevadas ou em ambientes com temperaturas mais agressivas, mantendo a integridade do silício.

Área de Operação Segura (SOA)

A Safe Operating Area (SOA) define os limites de tensão e corrente que o IGBT pode suportar simultaneamente sem sofrer danos. No datasheet, é comum encontrar dois tipos de gráficos SOA:

RBSOA (Reverse Bias SOA)

Relevante durante o desligamento de cargas indutivas. O RBSOA mostra a capacidade do IGBT de suportar picos de tensão (V_CES) enquanto a corrente ainda está fluindo, prevenindo a falha por latch-up.

SCSOA (Short Circuit SOA)

Define o tempo máximo que o IGBT suporta uma condição de curto-circuito (geralmente entre 6µs e 10µs) sob determinada tensão. Este parâmetro é vital para o dimensionamento dos circuitos de proteção (Gate Drivers) que devem detectar a falha e desligar o componente antes da destruição física.

Carga do Gate (Qg)

A Carga Total do Gate, ou Q_g, é a quantidade de carga elétrica necessária para elevar a tensão do gate e colocar o IGBT em condução. Este parâmetro é essencial para o dimensionamento da fonte de alimentação do circuito de disparo (driver).

Um Q_g elevado exige drivers com maior capacidade de corrente de pico para garantir comutações rápidas e eficientes. Ignorar este parâmetro pode resultar em comutações lentas, aumentando drasticamente as perdas E_on e E_off e superaquecendo o módulo.

Conclusão

A seleção de semicondutores de potência exige uma análise holística que equilibre perdas de condução (V_CE(sat)) e perdas de comutação (E_on/E_off), respeitando rigorosamente os limites térmicos (R_th).

Para engenheiros e integradores, compreender a interação entre essas variáveis no datasheet garante não apenas o funcionamento imediato do equipamento, mas a robustez operacional a longo prazo em ambientes industriais.
