# Análise Técnica de Módulos IGBT: Parâmetros, Dimensionamento e Aplicações Industriais

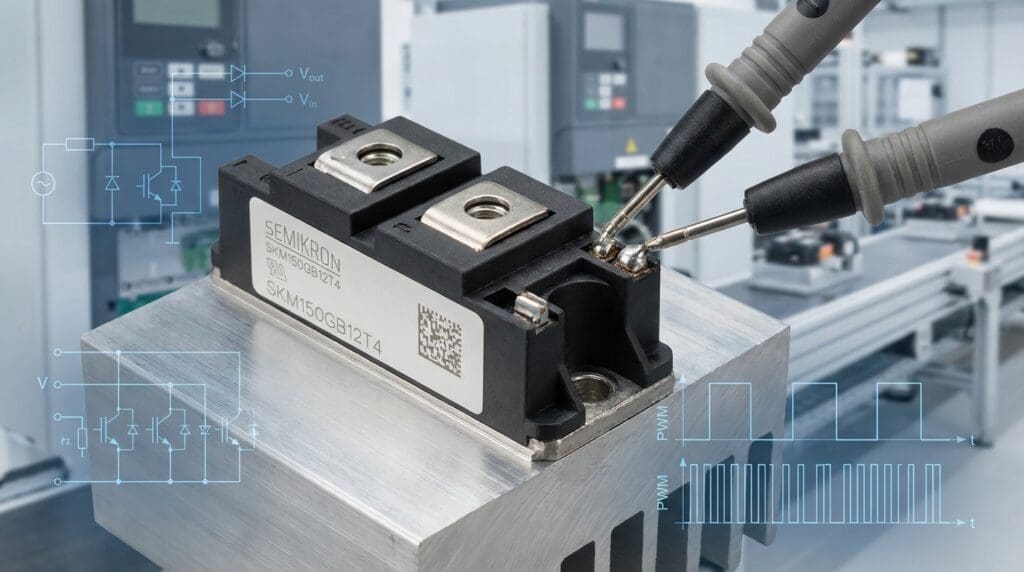

O Insulated Gate Bipolar Transistor (IGBT) representa o componente central na eletrônica de potência moderna, atuando como a chave de comutação primária em inversores de frequência, servo drives e sistemas de alimentação ininterrupta (UPS). Para engenheiros e técnicos de manutenção, a compreensão profunda da estrutura interna e dos parâmetros dinâmicos destes módulos é essencial para garantir a eficiência energética e a confiabilidade dos sistemas de automação industrial.

Este artigo técnico explora as características críticas dos módulos IGBT, focando na interpretação de datasheets, comportamento térmico e critérios de seleção para ambientes industriais severos.

Estrutura Híbrida e Princípio de Funcionamento

O IGBT é um dispositivo semicondutor híbrido que combina as melhores características de duas tecnologias distintas: a alta impedância de entrada do MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) e a baixa tensão de saturação do BJT (Bipolar Junction Transistor).

1. Entrada (Gate): A estrutura de porta isolada permite que o dispositivo seja controlado por tensão, exigindo correntes mínimas para o acionamento, similar a um MOSFET.
2. Saída (Coletor-Emissor): A condução de corrente ocorre através de portadores minoritários e majoritários, resultando em uma baixa queda de tensão no estado ligado, característica herdada do transistor bipolar.

Essa arquitetura permite que o IGBT suporte altas tensões e correntes (típicas do BJT) enquanto mantém velocidades de comutação superiores às dos transistores bipolares convencionais, embora inferiores às dos MOSFETs puros.

Parâmetros Elétricos Críticos para Seleção

A seleção correta de um módulo IGBT exige a análise detalhada das curvas características fornecidas pelos fabricantes. Abaixo, detalhamos as variáveis mais impactantes no dimensionamento.

Tensão de Saturação Coletor-Emissor (V_CE(sat))

O parâmetro V_CE(sat) define a queda de tensão através do dispositivo quando este está em condução total. Este valor é diretamente proporcional às perdas por condução (P_cond). Em aplicações de alta corrente, um V_CE(sat) menor resulta em menor dissipação de calor.

É importante notar que o V_CE(sat) possui um coeficiente de temperatura. Em tecnologias modernas de IGBT (como Trench-Field Stop), este coeficiente tende a ser positivo, o que facilita o paralelismo de módulos, pois o aquecimento de um dispositivo aumenta sua resistência, desviando a corrente para os demais e equilibrando o sistema.

Área de Operação Segura (SOA)

A Safe Operating Area (SOA) define os limites de tensão e corrente dentro dos quais o IGBT pode operar sem sofrer danos destrutivos. Existem duas condições críticas:

* FBSOA (Forward Bias SOA): Relevante durante a fase de condução, limitada pela corrente máxima de pulso e pela dissipação de potência máxima.
* RBSOA (Reverse Bias SOA): Crítica durante o desligamento (turn-off), quando o dispositivo deve suportar altas tensões transientes (picos de dV/dt) enquanto a corrente decresce.

A violação da SOA geralmente resulta em falha catastrófica devido ao fenômeno de latch-up ou ruptura dielétrica.

Energias de Comutação (E_on e E_off)

As perdas por comutação são determinadas pela energia dissipada durante a transição entre os estados ligado e desligado.
* E_on (Energia de Ligamento): Inclui as perdas causadas pela corrente de recuperação reversa do diodo de roda livre (freewheeling diode).
* E_off (Energia de Desligamento): Geralmente dominada pela “cauda de corrente” (tail current), característica intrínseca dos portadores minoritários remanescentes na estrutura do IGBT.

Para calcular a potência total dissipada em comutação (P_sw), utiliza-se a frequência de chaveamento (f_sw) na seguinte relação:

P_sw = (E_on + E_off) * f_sw

Gerenciamento Térmico e Resistência R_th

A principal causa de falhas em semicondutores de potência é o estresse térmico. A capacidade de transferir calor da junção do silício para o ambiente é medida pela resistência térmica.

A resistência térmica total (R_th(j-a)) é a soma das resistências em série:
1. R_th(j-c) (Junção para Case): Resistência interna do módulo, determinada pela qualidade da soldagem e do substrato (geralmente cerâmica DBC – Direct Bonded Copper).
2. R_th(c-h) (Case para Dissipador): Depende da interface térmica (pasta térmica ou folha de mudança de fase).
3. R_th(h-a) (Dissipador para Ambiente): Depende do design do dissipador e do fluxo de ar (convecção natural ou forçada).

A temperatura da junção (T_j) nunca deve exceder o máximo especificado (geralmente 150°C ou 175°C), sob pena de degradação acelerada ou fuga térmica.

Aplicações na Automação Industrial

Os módulos IGBT são onipresentes em sistemas que exigem controle preciso de energia.

Inversores de Frequência (VFD)

Nos VFDs, os IGBTs formam a ponte inversora que converte a tensão DC do barramento em uma tensão AC de frequência e amplitude variáveis. A capacidade de comutação em frequências de 2 kHz a 15 kHz permite a síntese de ondas senoidais via PWM (Pulse Width Modulation), controlando a velocidade e o torque de motores de indução.

Servo Drives

Em aplicações de posicionamento de alta precisão, como robótica e máquinas CNC, os IGBTs devem oferecer tempos de resposta extremamente rápidos para garantir a dinâmica do servomotor. Nestes casos, a minimização das perdas E_on e E_off é prioritária.

Diagnóstico de Falhas Comuns

Para profissionais de manutenção, identificar a causa raiz de uma falha em um módulo IGBT é vital para evitar reincidências.

1. Curto-Circuito: Geralmente causado por falha no driver de gate ou degradação do isolamento do motor. O IGBT falha violentamente se a proteção de desaturação não atuar em microssegundos.
2. Sobretensão de Gate: Picos de tensão no terminal de gate acima de V_GE(max) (geralmente +/- 20V) podem perfurar a camada de óxido, destruindo o componente.
3. Ciclo Térmico: A expansão e contração repetidas devido a variações de carga podem causar fadiga na solda entre o chip e o substrato, aumentando a R_th(j-c) e levando ao superaquecimento.

Conclusão

A escolha e a manutenção de módulos IGBT exigem uma abordagem técnica rigorosa, considerando não apenas a tensão e corrente nominais, mas também as perdas dinâmicas, a resistência térmica e a área de operação segura. Compreender variáveis como V_CE(sat) e E_off permite que engenheiros e técnicos otimizem a vida útil dos equipamentos e a eficiência energética das plantas industriais.

Para garantir a integridade dos sistemas de automação, recomenda-se sempre a utilização de componentes originais e a verificação periódica das condições de arrefecimento e dos circuitos de disparo (gate drivers).
