Guia Técnico de Inversores de Frequência: Funcionamento, Componentes e Manutenção (ABB vs Siemens)

O Papel do Inversor na Eficiência Energética Industrial

Os inversores de frequência (VFD – Variable Frequency Drives) são os pilares da automação industrial moderna. Muito além do simples controle de velocidade de motores elétricos de indução, esses equipamentos são fundamentais para a eficiência energética, otimização de processos e redução do desgaste mecânico através de rampas de aceleração e desaceleração precisas.

No entanto, a complexidade da arquitetura interna desses equipamentos exige das equipes de manutenção um conhecimento técnico aprofundado. O diagnóstico preciso de falhas, especialmente em plantas mistas que utilizam diferentes fabricantes como ABB e Siemens, é um desafio constante. Compreender a correlação entre os códigos de erro e o comportamento físico dos componentes internos é o que diferencia uma manutenção corretiva demorada de uma intervenção cirúrgica e eficiente.

Funcionamento Interno: A Arquitetura de Conversão

Para diagnosticar uma falha com precisão, é imperativo compreender o fluxo de energia dentro do drive. A topologia padrão de um inversor de frequência baseia-se na conversão indireta (CA/CC/CA), dividida em três estágios fundamentais:

* Retificação: A tensão alternada (CA) da rede é convertida em tensão contínua pulsante através de uma ponte de diodos ou tiristores (SCR).
Barramento VDC (Link CC): A tensão retificada passa por um banco de capacitores e indutores de choque. O objetivo é filtrar o ripple* (ondulação) e estabilizar a tensão contínua. Em uma rede de 380V, a tensão nominal do barramento VDC gira em torno de 530V a 540V.
* Inversão (Modulação PWM): A tensão contínua é transformada novamente em uma tensão alternada simulada. Isso é feito através do chaveamento em alta frequência de transistores de potência, utilizando a técnica de Modulação por Largura de Pulso (PWM), permitindo o controle exato da tensão e da frequência aplicadas ao motor.

Componentes Críticos: Análise Técnica

A robustez de um inversor de frequência depende diretamente da integridade de seus semicondutores e passivos de potência.

Ponte Retificadora

Geralmente composta por módulos de diodos não controlados ou semicontrolados. Falhas neste estágio geralmente resultam na queima imediata de fusíveis ultra-rápidos ou na queda acentuada da tensão do barramento VDC sob carga.

Capacitores de Filtragem (Link CC)

Os capacitores eletrolíticos são responsáveis por armazenar a energia reativa e manter a estabilidade do Link CC. Com o tempo e o estresse térmico, o eletrólito interno degrada. A falha nesses componentes aumenta o ripple de tensão, o que pode causar o desarme do inversor por subtensão durante picos de carga.

Transistores IGBT

O IGBT (Insulated Gate Bipolar Transistor) é o coração do estágio de inversão. Ele combina a alta impedância de entrada de um MOSFET com a baixa tensão de saturação VCE(sat) de um transistor bipolar. O chaveamento rápido (frequentemente entre 2kHz e 16kHz) gera perdas térmicas significativas. A degradação do IGBT ou falhas no circuito de disparo (Gate Driver) são as principais causas de curtos-circuitos na saída do inversor.

Manutenção Preventiva: Protocolos Essenciais

A extensão da vida útil de drives industriais requer um plano de manutenção preventiva rigoroso, focado em mitigar o estresse térmico e elétrico.

* Protocolos de Limpeza: O acúmulo de poeira industrial (especialmente particulados condutivos ou umidade) nos dissipadores de calor reduz drasticamente a eficiência da troca térmica. A limpeza com ar comprimido seco e a substituição de ventiladores (coolers) devem ser periódicas.
* Reaperto de Conexões: Ciclos térmicos e vibrações mecânicas causam o afrouxamento de bornes de potência. Conexões frouxas aumentam a resistência de contato, gerando pontos quentes que podem derreter o isolamento e causar arcos elétricos. O uso de torquímetros respeitando as especificações do fabricante é obrigatório.
* Medição de ESR em Capacitores: A inspeção visual de capacitores estufados não é suficiente. É necessário utilizar pontas de prova LCR para medir a Resistência Equivalente em Série (ESR) e a capacitância. Um aumento significativo na ESR indica o fim da vida útil do capacitor, exigindo substituição imediata para proteger a ponte retificadora e os módulos IGBT.

Defeitos Comuns e Suas Causas

Compreender a física por trás dos alarmes acelera o troubleshooting:

Sobretensão (Overvoltage): Ocorre quando a tensão no barramento VDC excede o limite de segurança (geralmente acima de 800V em redes de 380V/440V). A causa mais comum é a energia regenerada pelo motor durante frenagens bruscas ou cargas de alta inércia. Se o resistor de frenagem ou o Chopper* de frenagem falharem, o erro será constante.
* Sobrecorrente (Overcurrent): Pode ser causada por travamento mecânico da carga, curto-circuito nos cabos do motor, ou falha de chaveamento nos módulos IGBT (curto-circuito interno).
* Falhas de Isolação (Earth Fault): O inversor detecta uma fuga de corrente para o aterramento. Geralmente indica degradação da isolação dos cabos de potência ou umidade/sujeira no estator do motor elétrico.

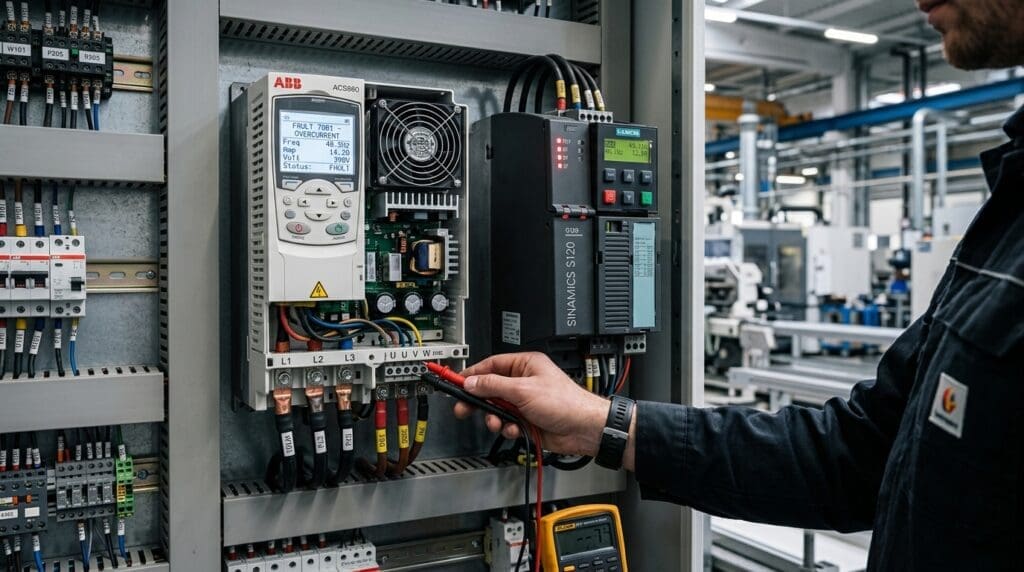

Comparativo de Falhas: ABB (Família ACS) vs Siemens (Família SINAMICS)

Para facilitar o dia a dia do técnico de manutenção, abaixo está a correlação prática dos principais códigos de falha entre as duas gigantes da automação:

| Condição de Falha | ABB (Série ACS880 / ACS580) | Siemens (Série SINAMICS G120 / S120) | Causa Técnica Provável |
| :— | :— | :— | :— |
| Sobrecorrente | F0001 / 2310 | F30001 / F07801 | Curto no motor, carga excessiva, falha no módulo IGBT. |
| Sobretensão (Link CC) | F0002 / 3210 | F30002 / F07802 | Frenagem regenerativa excessiva, falha no resistor de frenagem. |
| Subtensão (Link CC) | F0004 / 3220 | F30003 / F07803 | Falta de fase na rede, capacitores do Link CC degradados (alta ESR). |
| Fuga para a Terra | F0016 / 2330 | F30021 | Falha de isolação no cabo do motor ou bobinado do estator. |
| Sobretemperatura | F0003 / 4210 | F30004 / F07011 | Ventilador inoperante, dissipador obstruído, sobrecarga contínua. |

Nota: Os códigos específicos podem variar de acordo com a versão do firmware e a unidade de controle (CU) utilizada.

A Importância da Substituição Preventiva e Componentes de Qualidade

A manutenção de inversores de frequência não deve ser tratada apenas sob a ótica corretiva. A substituição preventiva de componentes de potência que sofrem desgaste natural — especificamente os capacitores do barramento VDC e os módulos IGBT após longos períodos de operação em regime severo — evita paradas não programadas e a perda total do equipamento.

No momento do reparo, o uso de semicondutores de potência de procedência garantida é inegociável. Componentes falsificados ou de baixa qualidade possuem valores de VCE(sat) e resistência térmica Rth(j-c) fora das especificações, resultando em queima prematura.

Para engenheiros e integradores que buscam confiabilidade no reparo de drives industriais, a Inicial Componentes atua como uma parceira estratégica, fornecendo módulos IGBT de alta performance, pontes retificadoras e capacitores de barramento compatíveis com as exigentes especificações das linhas ABB e Siemens. Garantir a qualidade do componente de reposição é o passo definitivo para restaurar a eficiência e a segurança operacional da planta industrial.
