# Módulos IGBT: Análise Técnica, Parâmetros Críticos e Dimensionamento para Automação Industrial

O Transistor Bipolar de Porta Isolada (IGBT – Insulated Gate Bipolar Transistor) consolidou-se como o componente fundamental na eletrônica de potência moderna, especialmente em aplicações de média e alta tensão. Combinando a facilidade de acionamento dos MOSFETs com a capacidade de condução de corrente dos transistores bipolares (BJT), o IGBT é a espinha dorsal de inversores de frequência, servo acionamentos e sistemas de conversão de energia.

Este artigo técnico explora a estrutura interna, os parâmetros dinâmicos e estáticos essenciais para o dimensionamento correto e as considerações térmicas necessárias para garantir a vida útil do componente em ambiente industrial.

Estrutura e Princípio de Funcionamento

O IGBT é um dispositivo semicondutor de potência híbrido. Sua estrutura interna é projetada para aproveitar as melhores características de duas tecnologias distintas:

1. Entrada (Gate): Possui uma estrutura MOS (Metal-Oxide-Semiconductor), garantindo alta impedância de entrada. Isso significa que o dispositivo é controlado por tensão (como um MOSFET), exigindo correntes mínimas para o acionamento em estado estacionário.
2. Saída (Coletor-Emissor): Possui uma estrutura bipolar, o que permite suportar altas densidades de corrente e manter uma baixa queda de tensão no estado ligado (V_CE(sat)).

Quando uma tensão positiva é aplicada entre o Gate e o Emissor (V_GE) superior à tensão de threshold (V_GE(th)), cria-se um canal condutivo que permite o fluxo de corrente. Diferente do MOSFET, o IGBT utiliza a injeção de portadores minoritários para reduzir a resistência do canal, fenômeno conhecido como modulação de condutividade.

Parâmetros Críticos de Seleção (Análise de Datasheet)

Para engenheiros e técnicos responsáveis pela especificação ou manutenção de sistemas, a interpretação correta do datasheet é vital. Abaixo, detalhamos os parâmetros que definem a performance e a segurança do componente.

1. Tensão de Saturação Coletor-Emissor (V_CE(sat))

Este é, indiscutivelmente, um dos parâmetros mais importantes para a eficiência energética. O V_CE(sat) representa a queda de tensão através do coletor e emissor quando o dispositivo está em condução total.

* Impacto: Quanto menor o V_CE(sat), menor será a perda por condução (P_cond).
* Comportamento Térmico: Em muitos IGBTs modernos, o V_CE(sat) possui um coeficiente de temperatura positivo, o que facilita o paralelismo de módulos, pois evita o desequilíbrio térmico (embalamento térmico).

2. Área de Operação Segura (SOA)

A Safe Operating Area (SOA) define os limites de tensão e corrente dentro dos quais o IGBT pode operar sem sofrer danos. Ela é dividida em:
* FBSOA (Forward Biased SOA): Relevante durante a condução.
* RBSOA (Reverse Biased SOA): Crítica durante o desligamento de cargas indutivas, onde picos de tensão podem ocorrer.

3. Energias de Comutação (E_on e E_off)

As perdas de comutação ocorrem durante a transição entre os estados ligado e desligado.
* E_on (Energia de Ligamento): Energia dissipada ao ligar o componente.
E_off (Energia de Desligamento): Energia dissipada ao desligar. Devido à “corrente de cauda” (tail current*) típica dos IGBTs, o E_off costuma ser um fator limitante para a frequência máxima de operação.

A potência total dissipada (P_tot) é a soma das perdas por condução e comutação:
P_tot = P_cond + P_sw

4. Corrente de Curto-Circuito (I_SC)

Em ambientes industriais agressivos, a capacidade do IGBT de suportar um curto-circuito por um breve período (geralmente 10µs) é essencial para que os circuitos de proteção (Gate Drivers inteligentes) tenham tempo de atuar e desligar o sistema com segurança.

Gerenciamento Térmico e Dissipação

A falha mais comum em semicondutores de potência é o superaquecimento. A junção do silício (T_j) possui um limite físico, geralmente 150°C ou 175°C. Para garantir a confiabilidade, o projeto térmico deve considerar a resistência térmica do sistema.

A relação básica para o cálculo da temperatura da junção é dada pela resistência térmica entre a junção e a carcaça (R_th(j-c)) e entre a carcaça e o dissipador (R_th(c-s)).

O uso de pasta térmica de alta qualidade e o torque correto nos parafusos de fixação do módulo são procedimentos de manutenção obrigatórios para garantir que a R_th(c-s) permaneça dentro dos valores especificados pelo fabricante.

Aplicações na Automação Industrial

A versatilidade dos módulos IGBT permite sua aplicação em diversos equipamentos críticos no chão de fábrica:

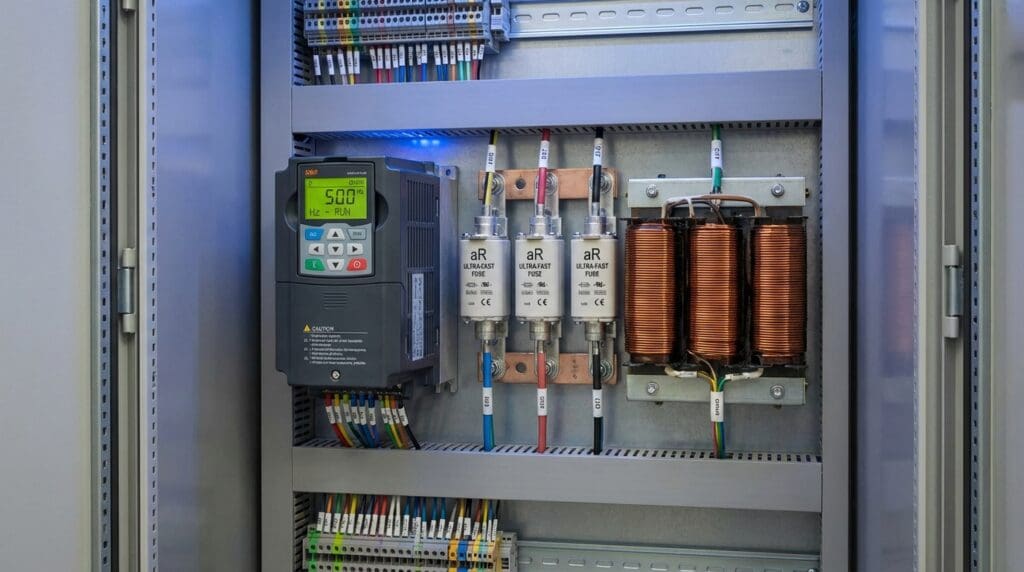

Inversores de Frequência (VFD)

Nos VFDs, os IGBTs atuam na etapa de inversão, transformando a tensão contínua do barramento DC em uma tensão alternada de frequência e amplitude variáveis (PWM) para controle de velocidade e torque de motores de indução. A robustez do IGBT contra curtos-circuitos é vital nesta aplicação.

Servo Acionamentos

Para robótica e máquinas CNC, onde a precisão e a dinâmica são prioritárias, utilizam-se IGBTs com frequências de chaveamento mais elevadas (tipicamente acima de 10kHz) para garantir uma resposta rápida da corrente e suavidade no movimento.

Fontes de Alimentação Ininterrupta (UPS)

Em sistemas de No-Break industriais, os IGBTs são utilizados tanto no retificador (em sistemas ativos) quanto no inversor, garantindo uma energia de saída com baixa distorção harmônica (THD).

Conclusão

A seleção correta de um módulo IGBT exige uma análise técnica que vai além da tensão e corrente máximas. Engenheiros e integradores devem avaliar o V_CE(sat) para otimizar a eficiência, as energias de comutação (E_on/E_off) para definir a frequência de operação e a resistência térmica (R_th) para dimensionar o arrefecimento.

Compreender essas variáveis garante não apenas a performance do equipamento, mas também a longevidade do sistema de automação, reduzindo paradas não programadas e custos de manutenção corretiva.
