# Dimensionamento e Gestão Térmica de Módulos IGBT em Aplicações Industriais

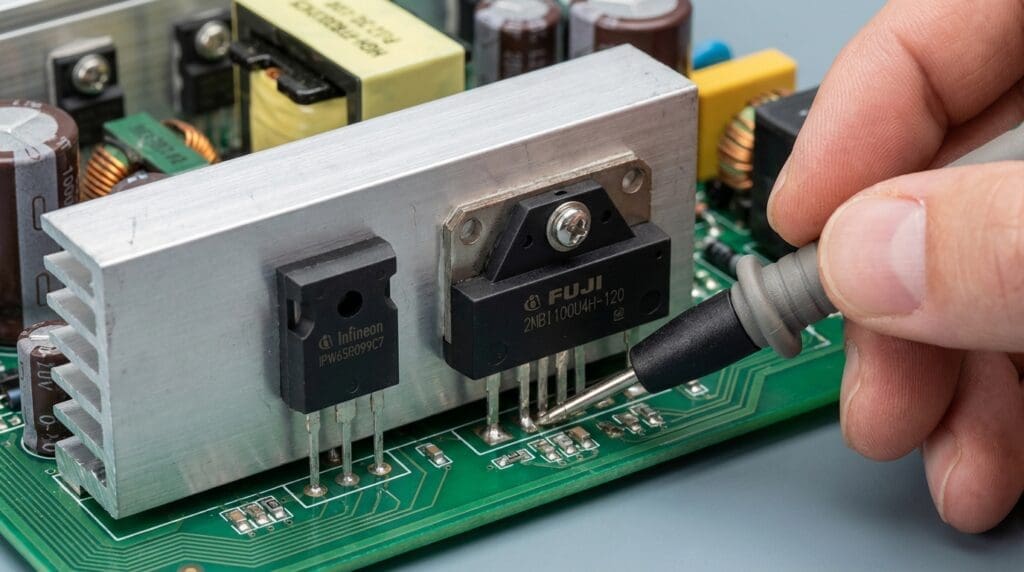

O Insulated Gate Bipolar Transistor (IGBT) consolidou-se como o componente padrão para comutação de potência em média e alta tensão, sendo onipresente em inversores de frequência, servo-acionamentos e fontes ininterruptas de energia (UPS). No entanto, a confiabilidade desses semicondutores depende estritamente de um dimensionamento que considere não apenas os limites elétricos estáticos, mas, principalmente, o comportamento dinâmico e a gestão térmica.

Este artigo técnico aborda os critérios fundamentais para a seleção e análise térmica de módulos IGBT, visando a prevenção de falhas catastróficas e a extensão da vida útil do equipamento.

Parâmetros Elétricos Críticos na Seleção

A escolha de um módulo IGBT inicia-se pela análise das especificações máximas absolutas, mas deve aprofundar-se nas curvas características que determinam a eficiência do sistema.

Tensão de Bloqueio (V_CES) e Margem de Segurança

A tensão V_CES representa a máxima diferença de potencial que o dispositivo pode suportar entre o coletor e o emissor no estado de bloqueio. Em aplicações industriais, é imperativo aplicar um fator de derating (redução de potência nominal) para acomodar transientes de tensão gerados pela indutância parasita do barramento DC durante a comutação.

Para redes de 380V/480V AC, utiliza-se tipicamente IGBTs com V_CES de 1200V. Já para redes de 690V AC, recomenda-se componentes com V_CES de 1700V. A regra prática sugere que a tensão de pico repetitiva não exceda 80% do V_CES nominal.

Tensão de Saturação (V_CE(sat)) e Coeficiente de Temperatura

O parâmetro V_CE(sat) define a queda de tensão sobre o componente quando este está em condução total. Este valor é diretamente responsável pelas perdas de condução.

É crucial observar o coeficiente de temperatura do V_CE(sat). Em IGBTs modernos (tecnologias Trench-Field Stop), este coeficiente costuma ser positivo. Isso significa que, à medida que a temperatura da junção (T_j) aumenta, o V_CE(sat) também aumenta. Embora isso gere mais calor, facilita o paralelismo de módulos, pois evita o fenômeno de fuga térmica (thermal runaway) ao forçar uma distribuição de corrente mais equilibrada entre chips em paralelo.

Análise de Perdas de Potência

A dissipação total de potência (P_tot) em um IGBT é a soma das perdas de condução e das perdas de comutação. O cálculo preciso é vital para o dimensionamento do sistema de resfriamento.

Perdas de Condução (P_cond)

As perdas de condução ocorrem durante o intervalo em que o IGBT está ligado. Podem ser aproximadas pela fórmula:

P_cond = V_CE(sat) I_C D

Onde I_C é a corrente de coletor e D é o ciclo de trabalho (duty cycle). Note que V_CE(sat) deve ser lido na curva correspondente à temperatura de operação estimada (ex: 125°C ou 150°C).

Perdas de Comutação (P_sw)

As perdas de comutação ocorrem nas transições de ligar (Turn-on) e desligar (Turn-off). Elas são proporcionais à frequência de chaveamento (f_sw). A energia dissipada em cada pulso é dada por E_on (energia de ativação) e E_off (energia de desativação).

P_sw = (E_on + E_off) * f_sw

Aumentar a resistência de gate (R_g) reduz a velocidade de comutação (dv/dt e di/dt), diminuindo a interferência eletromagnética (EMI), mas aumenta significativamente as perdas E_on e E_off. O engenheiro deve encontrar o equilíbrio entre eficiência térmica e compatibilidade eletromagnética.

Gestão Térmica e Cálculo de Dissipação

A falha térmica é a causa raiz mais comum de danos em semicondutores de potência. O objetivo do projeto térmico é garantir que a temperatura da junção (T_j) nunca ultrapasse o limite máximo (T_j(max)), geralmente 150°C ou 175°C, mesmo sob condições de sobrecarga.

O Circuito Térmico Equivalente

A transferência de calor é modelada através de resistências térmicas em série:

1. R_th(j-c) (Junção para Case): Resistência interna do módulo, determinada pela qualidade da solda do chip e do substrato cerâmico (DBC).
2. R_th(c-h) (Case para Dissipador): Depende da interface térmica (pasta térmica ou folha de mudança de fase). Uma aplicação incorreta da pasta térmica pode dobrar este valor.
3. R_th(h-a) (Dissipador para Ambiente): Depende da geometria do dissipador e do fluxo de ar (convecção natural ou forçada).

A temperatura da junção é calculada pela equação:

T_j = P_tot * (R_th(j-c) + R_th(c-h) + R_th(h-a)) + T_a

Onde T_a é a temperatura ambiente.

Ciclo de Potência e Vida Útil

Variações cíclicas de temperatura (ΔT_j) causam estresse mecânico nas conexões internas do módulo (bond wires) devido aos diferentes coeficientes de expansão térmica dos materiais. Para aplicações com alta intermitência de carga, como elevadores ou prensas, deve-se superdimensionar o módulo para reduzir o ΔT_j, prolongando a vida útil do componente.

Área de Operação Segura (SOA)

Para garantir a integridade do IGBT, o ponto de operação deve permanecer dentro das curvas de SOA (Safe Operating Area).

RBSOA (Reverse Bias SOA): Define os limites de tensão e corrente durante o desligamento. É crítico para evitar falhas por latch-up* dinâmico.
* SCSOA (Short Circuit SOA): Define o tempo máximo que o IGBT suporta um curto-circuito (tipicamente 10µs). O driver do gate deve ser capaz de detectar a dessaturação e desligar o componente dentro deste intervalo.

Conclusão

O dimensionamento correto de módulos IGBT exige uma análise integrada entre os parâmetros elétricos V_CES e V_CE(sat), as perdas dinâmicas dependentes da frequência e a resistência térmica total do sistema. Engenheiros e técnicos devem priorizar componentes que ofereçam robustez térmica e curvas de SOA adequadas à aplicação específica, garantindo não apenas o funcionamento, mas a longevidade operacional dos sistemas de automação industrial.
